操作手册

...大约 13 分钟

操作手册

1、案例管理

在网页端管理各个模拟案例。包括案例创建、重命名、删除、复制及修改案例描述。

1.1 创建案例

【功能描述】

创建一个新的模拟案例。

【操作步骤】

点击【新建案例】，打开新建案例对话框，输入案例名称、案例描述；
点击【确认】，完成案例创建，并进入模拟环境；点击【取消】，取消案例创建。

1.2 操作案例

【功能描述】

对已创建的案例进行操作，包括打开、重命名、删除。

【操作步骤】

案例打开：点击案例图标，打开已创建的模拟案例；
案例重命名：鼠标移动到案例名称上双击，案例名称变成可编辑状态，修改名称；
案例删除：点击图纸右上角复选框按钮，选择要删除的案例，点击【删除】，弹出删除提示，点击【确认】完成案例删除，点击【取消】则取消当前删除操作。支持多个和单个案例删除；
查看案例信息：鼠标在案例上点击，点击【查看属性】按钮，打开【属性】窗口查看该案例的名称及描述属性；
修改案例属性：选择案例，点击【查看属性】按钮，在【案例属性】窗口点击【编辑】按钮，对当前案例的属性信息进行修改，点击【确定】保存当前修改，点击【取消】则取消此处修改。
案例复制：点击图纸右上角复选框，选中要进行复制的案例；在复制案例的窗口中选择要复制的位置，点击【复制】进行案例复制。当存在重复文件时，可选择跳过或者复制为副本的方式完成复制。

1.3 文件管理

【功能描述】

以文件夹的方式管理各个模拟案例，可用于区分不同项目、不同工况的案例。

【操作步骤】

新建文件夹：点击【新建文件夹】，为文件夹命名，完成创建；

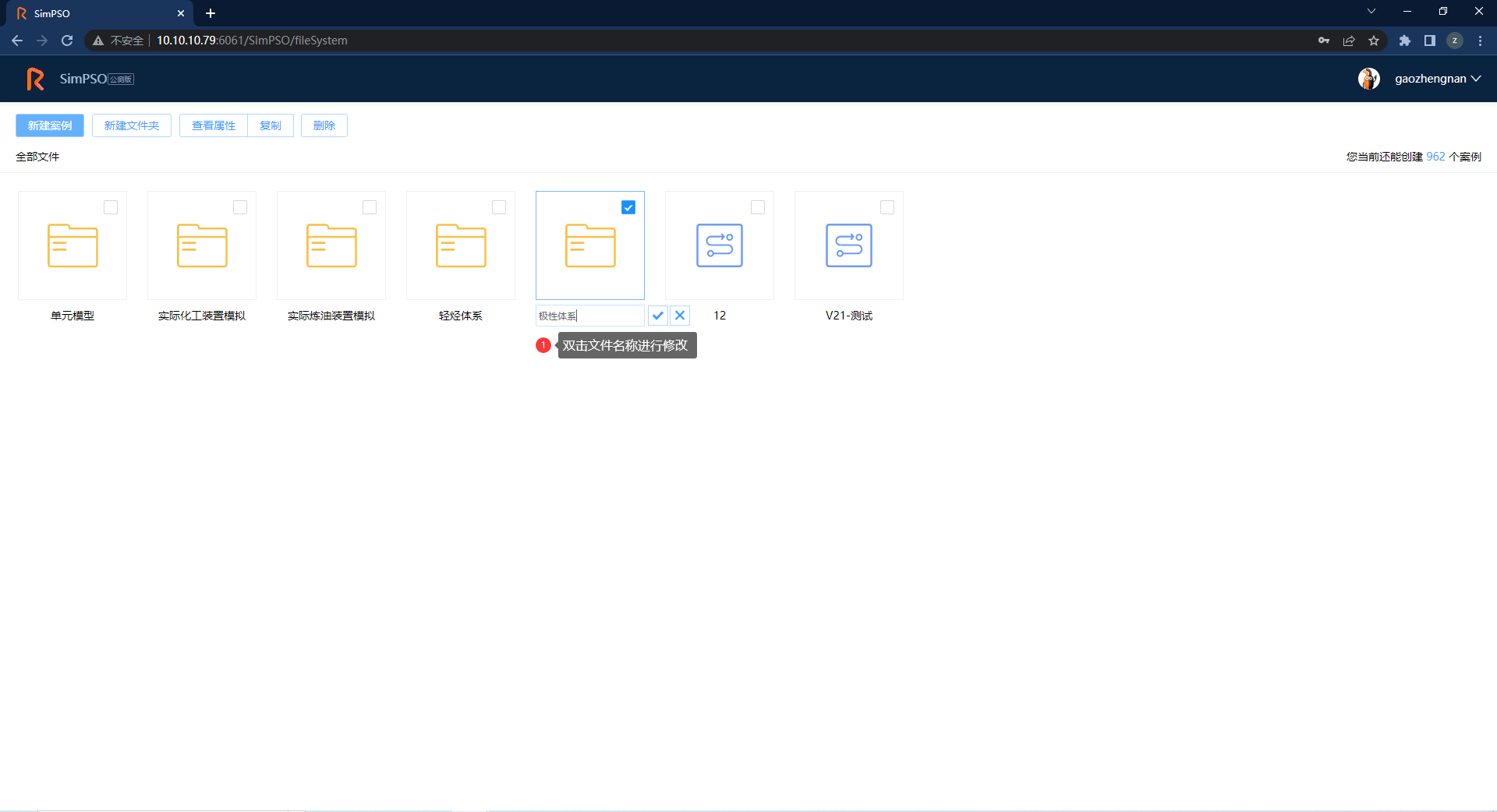

文件夹重命名：鼠标在文件夹名称上双击，名称变成可编辑状态，修改名称；
文件夹删除：点击【多选】按钮，文件夹处于选择状态，点击要删除的文件夹，点击【删除】。

提示

多选时，同时支持选择文件夹及案例。

2、模拟主环境

打开某一个案例，进入 SimPSO 模拟主环境：

主环境各部分功能：

用户界面	功能描述
工具栏	单击按钮，执行一些常见命令
工艺流程图编辑区	用于搭建工艺流程
模型选择板	用于选择和添加单元模型 / 流股
日志栏	显示模拟运行过程、迭代次数，进行错误定位等信息

3、定义组分

【功能描述】

定义模拟计算需要用到的组分，用户可以在任何时候返回修改组分。

【操作说明】

点击【工具栏】-【组分】案例，打开组分定义窗口，在该窗口完成基本的组分添加、移出、替换以及排序（上移/下移）：

基本的操作说明如下：

添加：在组分库中选择目标组分，点击“添加”，添加后的组分将显示在所选组分列表中；允许连续添加组分；
替换：在所选组分中选择被替换的组分，在组分库中选择要替换组分，点击 “替换”，将实现两种组分的交换；
移除：在所选组分中选择目标组分，点击“移出”，将实现所选组分的删除操作，可执行连续移出；
上移：在所选组分中选择目标组分，点击“上移”，执行组分的位置移动功能，每点击一次，上升一个位置；
下移：在所选组分中选择目标组分，点击“下移”执行组分的位置移动功能，每点击一次，下降一个位置。
检索：通过组分分子式、全称、别称及 CAS 号检索需要添加的组分，支持实时检索、检索关键词不区分大小写。同时，也可以基于沸点、MW 的范围进行检索。

提示

用户可以在任何时候返回修改组分，但仍然建议能在一个新的案例运行前进行设置。

4、选择物性

选择计算热力学物性的方法。物性方法是一批方法和模型，用于计算热力学物性和迁移性质。当前提供 8 种常用的基于状态方程和活度系数方程的物性方法：

提示

当鼠标悬停至某一个物性方法时，可以了解该物性方法的使用范围。

5、添加反应集

用于定义模拟计算需要用到的反应集合，用户可以在任何时候返回修改定义的反应。

提示

只有模型中创建了反应器模型，才会需要定义反应集；当模型中没有反应器模型，可以不用定义反应集。

5.1 添加反应集

点击【工具栏】-【反应集】按钮，打开【反应集】窗口，可完成反应集的添加、复制、编辑、以及删除：

基本的操作说明如下：

添加：点击“添加”图标，打开添加反应集窗口，可给反应集命名及添加该反应集备注；
复制：点击“复制”，可对当前反应集进行复制操作，包含该反应集内的所有反应；
编辑：点击“编辑”，对当前反应集的名称及备注进行修改；
删除：点击“删除”，将对该反应集执行删除操作，且反应集内的所有反应将一并删除。

5.2 添加反应

在反应集下面定义包含的各个反应。反应相关的操作包括：添加、编辑、删除。

基本操作说明如下：

添加：点击反应集下面的“添加反应”，打开添加窗口，输入反应名称，定义该反应的反应物、产物信息；
编辑：点击“编辑”，对该反应名称、反应物、产物进行编辑；
删除：点击“删除”，将删除该反应；

5.3 反应集及反应状态说明

状态：反应定义不完整显示“未完成”，定义完成显示“已完成”；反应集的状态由该反应集定义的各个反应决定。
化学计量：由定义的反应物、产物自动生成。

6、搭建流程

创建工艺流程。主要包括如下步骤：

打开工艺流程图
在工艺流程图中添加单元模型；
添加流股和连接单元模型；

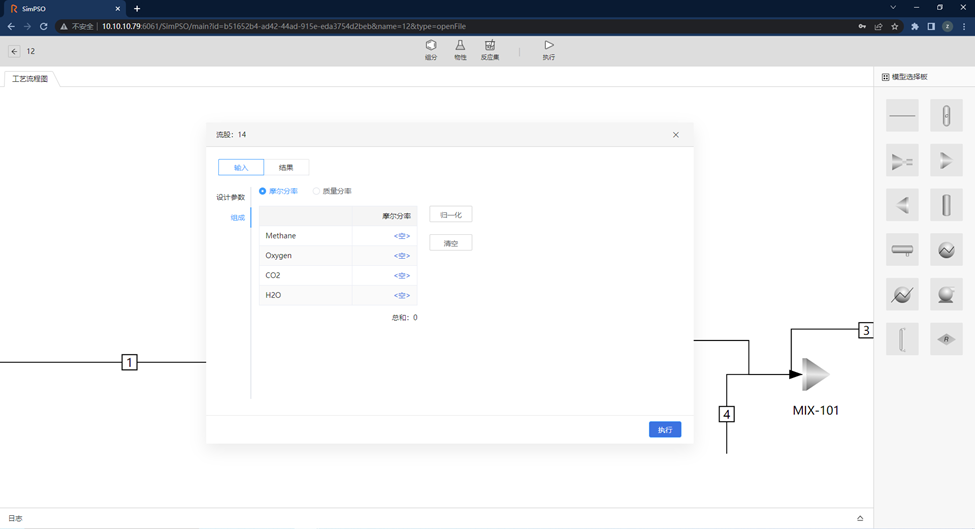

输入参数。

在添加单元模型和流股的时候，鼠标指针的形状将发生变化。不同的形状代表不同的含义：

功能	使用
选择模式	从模型选择板选择单元模型/流股
添加模式	从模型选择板选择单元模型/流股后，鼠标将保持添加模式，直到在工艺流程图区域进行单元模型添加及流股连接

6.1 添加单元模型

在【模型选择板】中单击一个单元模型图标。当鼠标停留在某一个模型时，将以悬停框的形式对模型类型进行说明，用户可以根据自己的需求添加某一模型；
在单元模型图标上单击鼠标，此时指针处于添加模型，并且呈现出当前所选设备的形状，表明选择了该模型；
移动指针，进入流程窗口中，在用户需要放置单元模型的位置释放鼠标，通过再次点击鼠标的方式实现。此时，用户选中的图标将出现在工艺流程图中，添加的单元模型后将自动生成一个名称；
继续创建流程。放置其他的单元模型请重复以上操作；

提示

用户可以在任何时候单击鼠标右键或按 ESC 取消添加。
